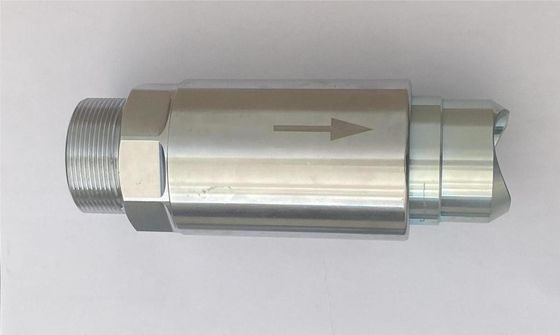

شیر چک جریان مایع سیستم FM200 جلوگیری از جریان برگشتی عامل اطفاء حریق
بین لوله اتصال لوله سیرکولاسیون اطفاء حریق و لوله جمع کننده نصب می شود تا از برگشت عامل اطفاء حریق از لوله جمع کننده به دستگاه ذخیره جلوگیری شود.
پارامتر
| شماره مدل | QYD40/5.3 |
| قطر اسمی | Ф40 میلی متر |
| فشار کاری اسمی | 5.3 مگاپاسکال |
| طول معادل | 2.63 متر |
| فشار باز شدن | ≤0.4MPa |
| نخ ورودی | M52*2mm |
| رشته اتصال | M58 * 1.5 میلی متر |
| وزن | 2.5 کیلوگرم |
اجزاء
از بدنه سوپاپ، هسته سوپاپ، نشیمن سوپاپ و غیره تشکیل شده است و بدنه شیر از آلیاژ مس ساخته شده است.
دستورالعمل نصب و راه اندازی
پس از نصب، یکدیگر را به دقت بررسی کنید تا از اتصال محکم با لوله اتصال و نشیمنگاه اطمینان حاصل کنید.هنگام نصب، شیر چک دارای علامت " " روی آن است که جهت جریان گاز را نشان می دهد.در حین نصب نباید معکوس شود.لطفا توجه داشته باشید که جهت جریان هوا با جهت فلش مطابقت دارد!
دستورالعمل های تعمیر و نگهداری
بازرسی بصری باید هر ماه انجام شود، بدون تغییر شکل برخورد و آسیب مکانیکی، هیچ خوردگی روی سطح نمی تواند ادامه یابد.
